¿Qué es un amplificador en la fibra Erbiev?

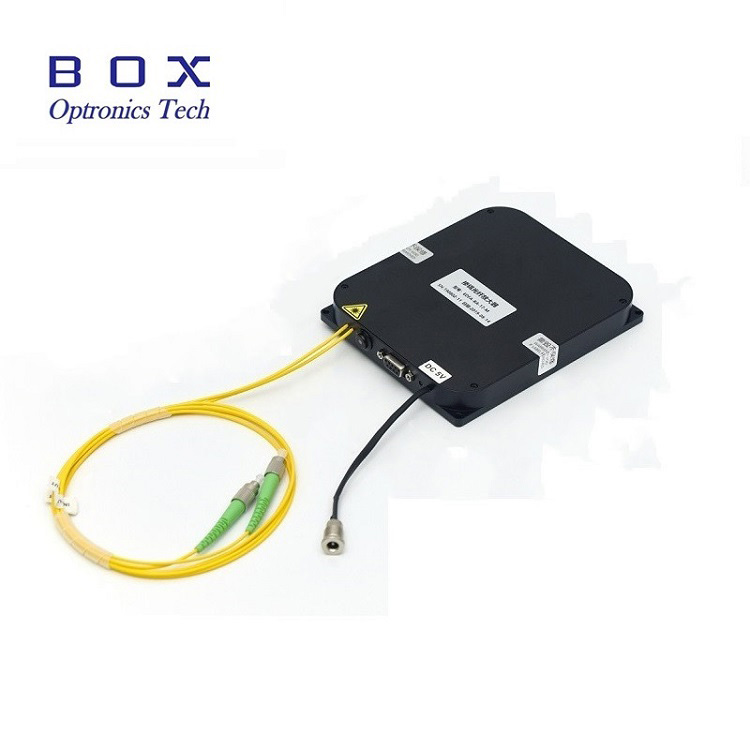

Amplificador en fibra con erbine- Este es un amplificador de fibra basado en el principio del trabajo de la fibra de erbio. Tiene ventajas, como una amplia gama de longitudes de onda, un alto coeficiente de amplificación, bajo ruido y alta confiabilidad. Se usa ampliamente en sistemas de comunicación óptica.

Componentes EDFA

EDFA consiste en una fibra Erbium, una fuente de luz de bombeo, una rama óptica y una rama. Erbium fiber es la baseAmplificador en fibra con erbine. Esta fibra óptica, dopada por el elemento, mejora la señal óptica al emocionar la fuente de bombeo. La fuente de bombeo es una fuente de energía EDFA y generalmente es un láser semiconductor con una longitud de onda de 980 nm o 1480 nm. El sesgo óptico comparte la luz del bombeo y la luz de la señal, lo que les permite extenderse por separado en la fibra Erbiev. La rama conecta la luz del bombeo y la luz de la señal en la fibra erbial. Principio de EDFA

Al pasar la luz del bombeo a través de una fibra, dopada con erbio, los electrones en el elemento Erbiev se excitan a un alto nivel de energía, traduciendo el elemento erbial en un estado excitado. Cuando la luz de la señal pasa a través de la fibra, dopada por el erbio, el elemento erbial excitado emite fotones en la dirección de la luz de la señal. Este fenómeno se conoce como radiación forzada. Esto aumenta la energía de la luz de la señal, lo que la mejora. En particular, cuando se encuentran fotones de fotones de bombeo y señal en una fibra, aleado con erbio, intercambian energía, transmitiendo la energía de los fotones de fotones de bombeo. El elemento erbial en una fibra, dopado con erbina, tiene una estructura única de niveles de energía, que transfiere efectivamente la energía de los fotones de los fotones de bombeo, mejorando así la luz de la señal. Además, en una fibra, Aleyed Erbia, los electrones del elemento erbial permanecen en estado excitado por muy poco tiempo, orden de nanosegundos, lo que hace que el proceso de refuerzo sea extremadamente rápido.

Ventajas de EDFA

En comparación con otros amplificadores de fibra,Amplificador en fibra con erbineTienen las siguientes ventajas: 1. Una amplia gama de longitudes de onda: EDFA cubren las bandas C y B, lo que las hace adecuadas para varios sistemas de comunicación óptica. 2. Alta relación de fortalecimiento: EDFA puede alcanzar un coeficiente de amplificador de más de 30 dB con alta uniformidad de amplificación. 3. Bajo ruido: EDFA tiene un coeficiente de bajo ruido, que proporciona transmisión de señal a lo largo de la fibra a largas distancias. 4. Alta confiabilidad: EDFA tiene una alta confiabilidad y una larga vida útil, lo que cumple con los requisitos de los sistemas de comunicación óptica.
