1. Introducción a diodos SLD superluminiscentes de 840 nm para tomografía coherente óptica

Los diodos SLD superluminiscentes de 840 nm para la tomografía coherente óptica están empacados en una caja de mariposa estándar de 14 pines con un fotodidio de control y un enfriador termoeléctrico (TEC). Este es un emisor de luz semiconductora especial, que juega un papel importante en áreas como el sonido óptico de fibra y la visualización óptica.

Los diodos superluminiscentes (SLD) de 840 nm para la tomografía óptica coherente se basan en el principio de radiación estimulada en semiconductores. En el interior hay un área activa hecha de materiales semiconductores especiales. Cuando se suministra un voltaje directo de desplazamiento al SLD, los electrones y los agujeros se inyectan en un área activa. Los materiales semiconductores en el campo activo suelen ser compuestos con las estructuras de la zona de energía correspondientes, como la Galia Arsenida (GAAS), la India Fosfide (INP), etc.

2. Características de 840 nm de diodos super -leuminescentes SLD para tomografía coherente óptica

Alta potencia de salida;
Caraballe de 14 pinza mariposa;
3 dB de tiras de paso> 40 nm;
Temperatura de funcionamiento -45 ~+70 ℃;
SM-fibra o pighting PM-Voloconny.

3. Aplicación de 840 nm de diodos SLD sluminiscentes para tomografía coherente óptica

Giroscopios ópticos de fibra;
Sensores de fibra óptica;
Comunicaciones ópticas de fibra;
Equipo médico clínico;
Dispositivo de visualización biomédica;
Tomografía óptica coherente;
Dispositivo de prueba óptica.

4. Características ópticas y eléctricas de 840 nm de diodos súper luminiscentes SLD para tomografía coherente óptica

parámetro	símbolo	Soy.	Tipo.	Max.	Unidad de trabajo	Notas
corriente de trabajo	Mucho	-	150	170	Si.	CW
Poder en la fibra	Aceptación	-	10	14	MW	CW, IT = 150MA
Pasaje ancho3db	Este año fue cerrado.	40	-	-	Nuevo Méjico	CW
Longitud central	Plataforma	820	840	860	Nuevo Méjico	CW
Modulación espectralmente	-	-	0.1	0.2	Db	-
Corriente técnica	Ik	-	-	2	A)	TC = -45 ~ + 70 ℃
Tensión de texto	VK,	-	-	3.5	V.	TC = -45 ~ + 70 ℃
La resistencia del termistor	RT	9.5	10	10.5	Pcs	TC = 25 ℃
Termistorab constante	B)	-	3950	-	A.	-

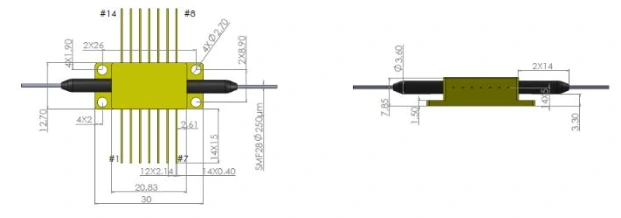

5. Determinación del dibujo del embalaje y la exportación (Unidad: MM)

alfiler	descripción	alfiler	descripción
1	Técnico (+)	14	Solo (-)
2	Termidor	13	La tierra del cuerpo
3	CAROLINA DEL NORTE	12	CAROLINA DEL NORTE
4	CAROLINA DEL NORTE	11	Chip (-)
5	termistor, termistor	10	chip (+)
6	CAROLINA DEL NORTE	9	CAROLINA DEL NORTE
7	CAROLINA DEL NORTE	8	CAROLINA DEL NORTE

6. Entrega, entrega y mantenimiento

Todos los productos fueron revisados ​​antes de enviar;

Todos los productos tienen una garantía de 1 años. (Después del período de garantía de calidad, comienza la recolección de tarifas de mantenimiento apropiadas).

Valoramos su negocio y ofrecemos una política de devolución instantánea de 7 días. (después de 7 días después de recibir bienes);

Si los productos que compra en nuestra tienda no tienen una calidad perfecta, es decir, no funcionan electrónicamente de acuerdo con las especificaciones del fabricante, simplemente devuélvanos a nosotros para reemplazar o devolver el dinero;

Si los bienes son defectuosos, notifíquenos dentro de los 3 días posteriores al momento de la entrega;

Cualquier elemento debe devolverse en el estado original para tener el derecho de devolver o reemplazar;

El comprador es responsable de todos los costos de entrega incurridos.



7. Preguntas frecuentes a menudo frecuentes

P: ¿Cuáles son las aplicaciones y la precisión de la longitud de onda?

R: La óptica en caja puede proporcionar la longitud de onda del cwdmidwdme.



P: ¿Qué conector óptico necesita?

R: El cuadro de óptica puede configurar el conector óptico de acuerdo con los requisitos de forma gratuita.
