Diodos de bombeo láser semiconductores

SemiconductorDiodos láserEl embalaje para los láseres de fibra son dispositivos con salida de fibra, generalmente basadas en la tecnología de semiconductores de Algaas II-V, emitiendo 800–1000 nm en el rango de longitud de onda (más a menudo 915 o 976 nm).

Se pueden dividir en dos categorías principales:

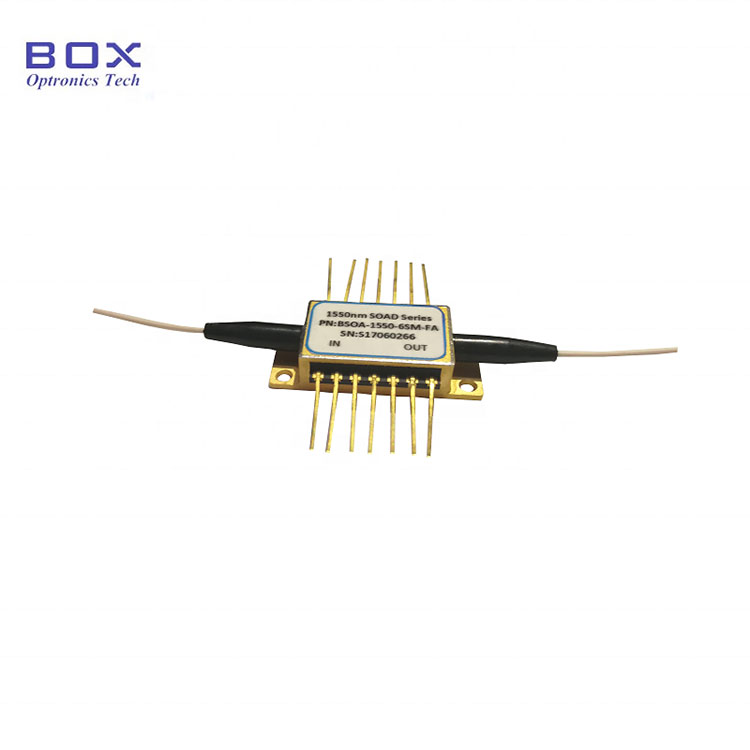

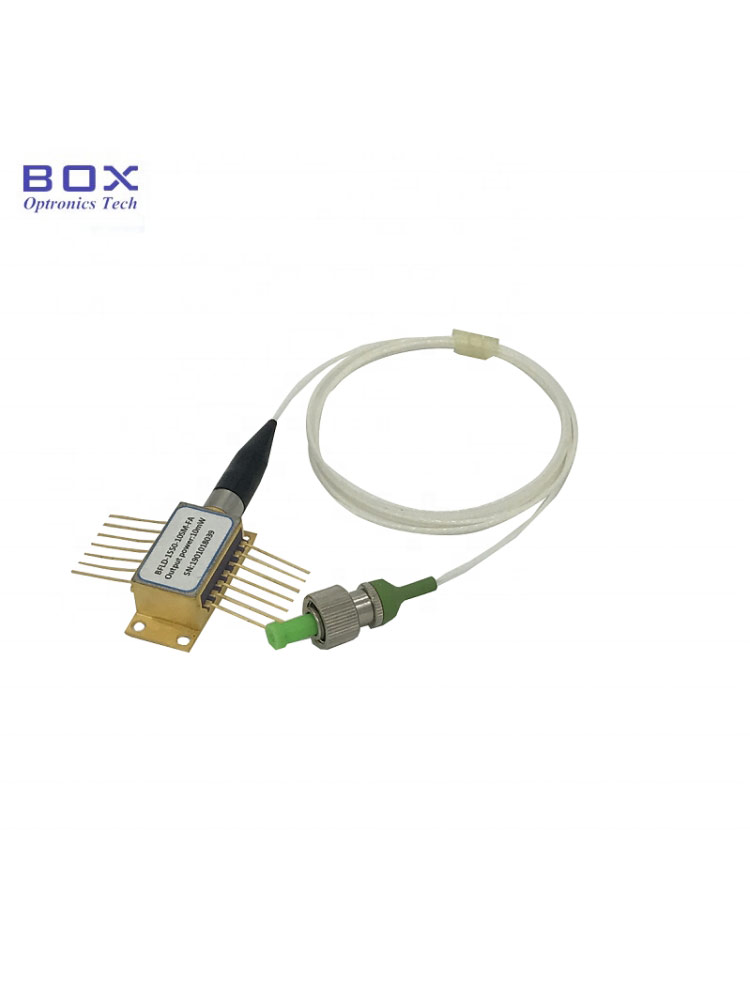

El diámetro del núcleo de la fibra de modificación única en diodos láser semiconductores de moda única con salida de fibra suele ser de varios micras (por ejemplo, el diámetro del núcleo de la fibra con una longitud de onda de 1 micras es de aproximadamente 6 micras, y las fibras con una longitud de onda de 1.5 micras son aproximadamente 9 μm, que es aproximadamente 6 veces menos). En dicho diodo, la luz de un pequeño diodo láser semiconductor con radiación final se centra en el núcleo de la fibra con un diámetro de aproximadamente 6 micras. Este tipo de diodos láser semiconductores generalmente se ensambla en un cuerpo de "mariposa" con un enfriador termoelectrotaloeléctrico integrado en la caja (ahora es más popular para dispositivos de un factor de forma más pequeño). EstosDiodos láser semiconductoresCon la salida de fibra, generalmente pueden desarrollar potencia de salida de 300 MW a 1.5 vatios. Se utilizan para bombear fibras activas con una capa de capa única. Los principales proveedores de diodos láser semiconductores de una sola moda con bombeo a 915/976 nm son empresas que a fines de la década de 1990 desarrollaron un negocio de amplificador de fibra comercial (EDFA: amplificador de fibra de aleación de Erbium) para el mercado de telecomunicaciones.

Las fibras multimódicas en diodos láser semiconductores de múltiples dojos con salida de fibra tienen un diámetro mayor, lo que les permite soportar niveles más altos de potencia óptica. Las versiones estándar generalmente tienen el diámetro del núcleo 62, 100, 200, 400, 800 e incluso> 1000 micras. Cuanto más pequeño sea el diámetro, más fácil será enfocar la luz de la fibra a un punto pequeño usando una lente o una lente de microscopio. Los diodos láser semiconductores multimódicos con salida de fibra generalmente se basan en cristales de diodos láser semiconductores con un lado ancho de la radiación lateral. También se pueden dividir en dos categorías:

Diodos láser semiconductores de un solo emisor, en el que un cristal de un diodo láser de semiconductores de hasta 20 W generalmente está conectado a un tamaño de diodo láser semiconductor de 105 micras (núcleo) y 125 micras (carcasa).

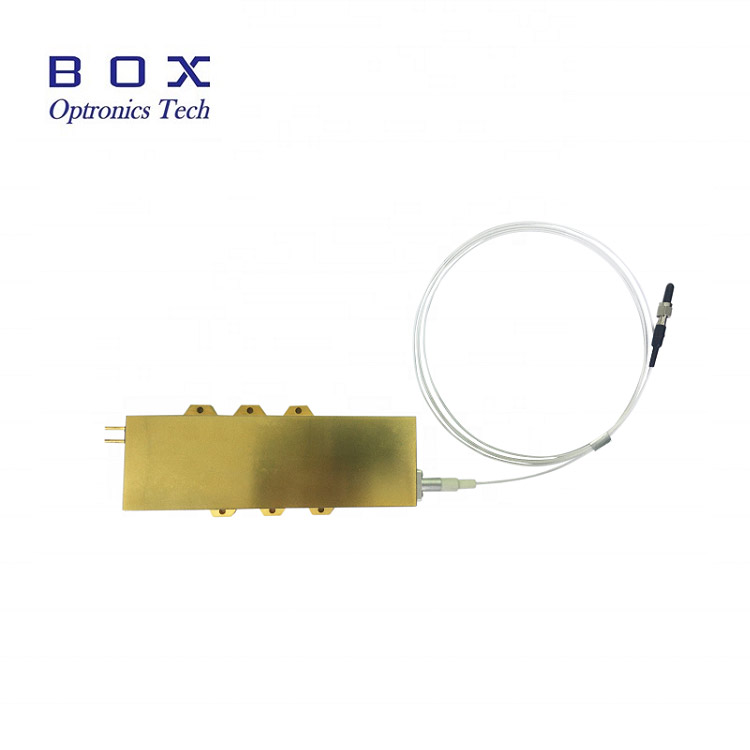

Los diodos láser semiconductores de múltiples emisor se basan en varios cristales de diodos láser semiconductores conectados a una fibra, y proporcionan un nivel de potencia escalable de hasta 89 MW.
