DWDM 14PIN Butterfly Package Diodo láser

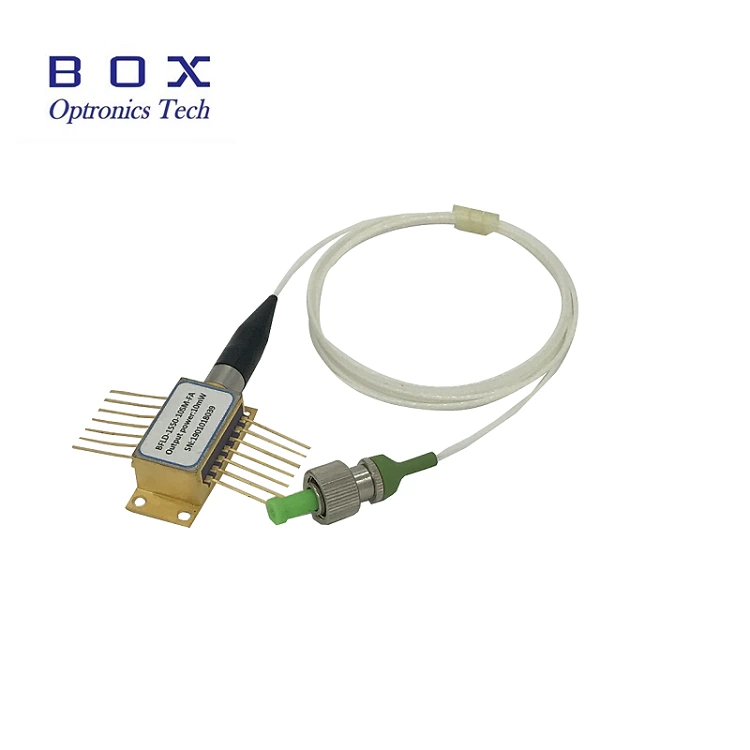

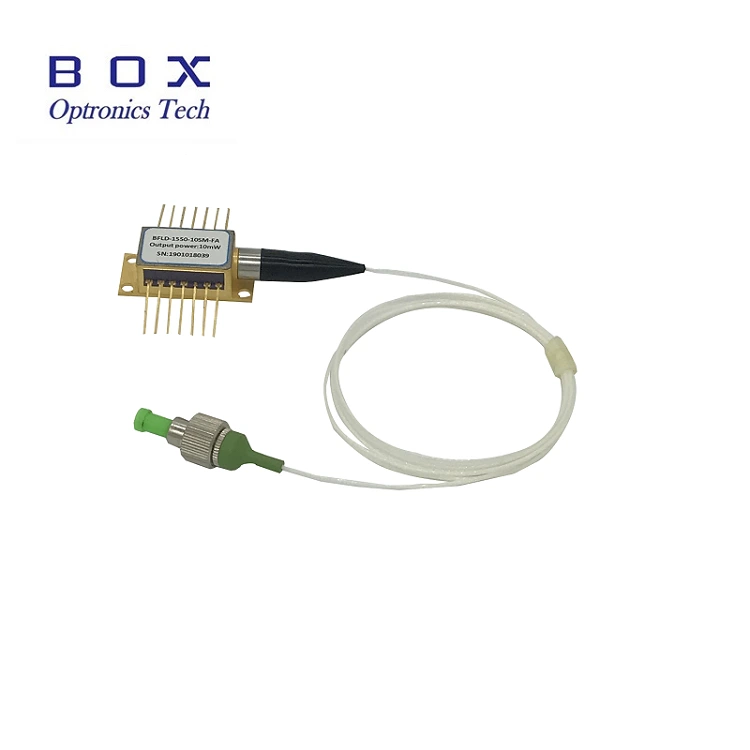

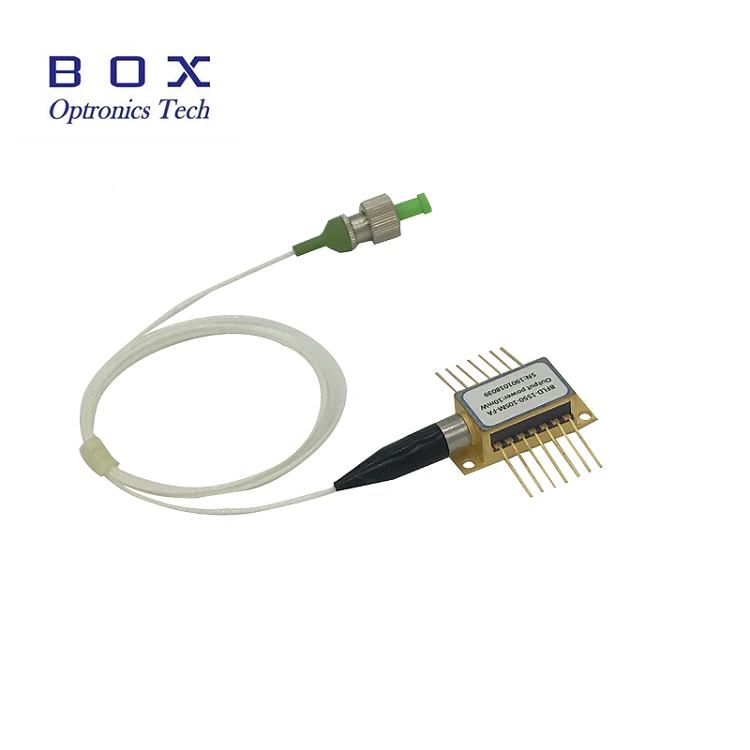

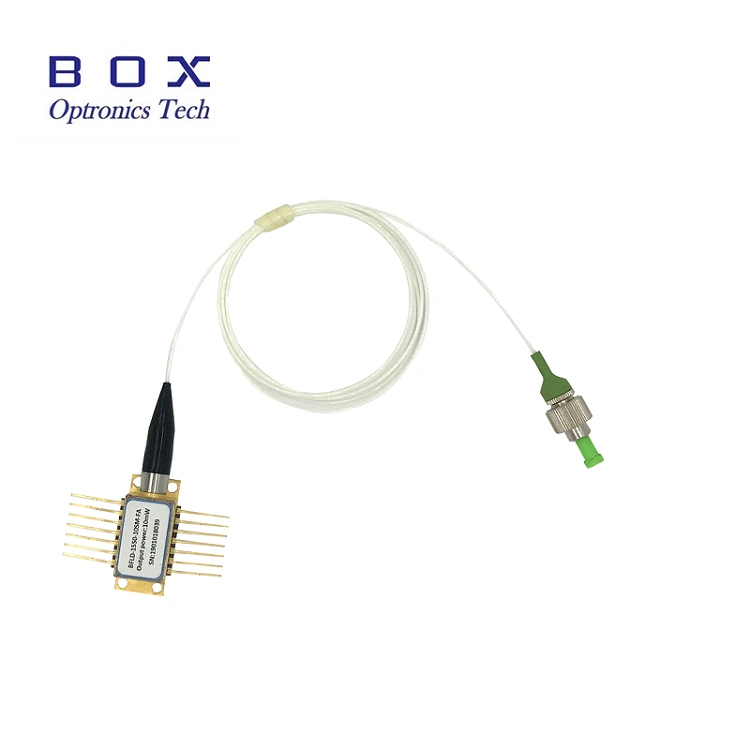

DWDM 14PIN Butterfly Package Láser Diodo es un diodo DFB-Laser de alto rendimiento. Las longitudes de onda centrales se encuentran en las longitudes de onda DWDM (cuadrícula de ITU) con canales de canales de 100 GHz. El chip láser Ingaas MQW (pozos multivanidad) DFB (retroalimentación distribuida) está sellada herméticamente dentro de la caja de mariposa de 14 pines equipada con un termistor, refrigerador termoeléctrico (TEC), un fotodid de control y un aislador óptico incorporado. Este módulo láser tiene una velocidad de modulación recta de 2.5 GB/s. Este producto se puede usar en varios sistemas OC-48 o STM-16.

Enviar Consulta

Descripción del Producto

DWDM 14PIN Butterfly Package Diodo láser

1. Introducción al producto: DWDM 14PIN Butterfly Package Diodo láser

2. Características del producto: DWDM 14PIN Butterfly Package Diodo láser

Longitudes de onda de cuadrícula ITU estándar;
Diseño mejorado del chip analógico;
Reducir el equipo para el equipo en un concentrador
Amplio rango de temperatura;
Corresponde a ROHS.

3. Aplicación DWDM 14PIN Butterfly Paquete láser excavación

Redes de transmisión LCATV;
Red con fibra limitada.

4. Características ópticas y eléctricas DWDM 14PIN Butterfly Package Diodo láser

parámetro	símbolo	condición	Soy.	Tipo.	Max.	Unidad de trabajo
La longitud de la ola de trabajo	Entre ellos	Settecia ITU	Ver Stykitu números de canal			Nuevo Méjico
Potencia de salida óptica	PF	-	6	-	20	MW
corriente umbral	Mucho	25 ℃	-	-	20	Si.
corriente de trabajo	PIO.	-	-	-	120	Si.
Voltaje de trabajo	VAP	25 ℃			2.5	B)
Coeficiente de supresión del régimen de velocidad	SMSR	-	30	-	-	Db
Pérdida óptica de retorno	Todo.	-	40	-	-	Db
aislante óptico	Jesús	25 ℃	30	-	-	Db
Corriente mpdtom	identificador	IOP = 0MA, VRM = 5V	-	-	0.2	MKR
MPDTOK en relación con la potencia de salida	-	VRM = 5�	10	-	200	principal
Tensión de texto	Vtek	-	-2.5	-	3.8	V.
La resistencia del termistor	RT	25 ℃	9.5	10	10.5	Pcs
Valor bbermistor	Hay dos personas entre ellos.	25 ℃/80 ℃	-	3950	-	A.
La relación del portador/ruido	CNR.	-	-	1.3	-	Db
Segundo pedido compuesto	OSC, OSC	-	-	-	-55	Dbm
Ritmo triple compuesto	-	-	-	-	-64	Db

5. Numerificación del canal de red del láser analógico Babochkodwdm DFB 10MW 14Pindlacatv

canal	Longitud de la onda (nm)	canal	Longitud de la onda (nm)	canal	Longitud de la onda (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
61	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1558.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

6. La abrazadera de empaque y la determinación de la exportación del diodo láser del paquete de la mariposa mariposa 14pin (unidad: mm)

Consejo1

punta2

7. Entrega, entrega y mantenimiento

Todos los productos fueron revisados antes de enviar;

Todos los productos tienen una garantía de 1 años. (Después del período de garantía de calidad, comienza la recolección de tarifas de mantenimiento apropiadas).

Valoramos su negocio y ofrecemos una política de devolución instantánea de 7 días. (después de 7 días después de recibir bienes);

Si los productos que compra en nuestra tienda no tienen una calidad perfecta, es decir, no funcionan electrónicamente de acuerdo con las especificaciones del fabricante, simplemente devuélvanos a nosotros para reemplazar o devolver el dinero;

Si los bienes son defectuosos, notifíquenos dentro de los 3 días posteriores al momento de la entrega;

Cualquier elemento debe devolverse en el estado original para tener el derecho de devolver o reemplazar;

El comprador es responsable de todos los costos de entrega incurridos.

8. Preguntas frecuentes

P: ¿Cuáles son las aplicaciones y la precisión de la longitud de onda?

R: La óptica en caja puede proporcionar la longitud de onda del cwdmidwdme.

P: ¿Qué conector óptico necesita?

R: El cuadro de óptica puede configurar el conector óptico de acuerdo con los requisitos de forma gratuita.
