1030 nm 50 MW DFB Módulo de diodo láser Fibra SM para sondear

1030 nm 50 MW DFB Módulo de diodo láser Fibra SM para sondear

1. Introducción a 1030 nm 50 MW DFB Módulo de diodo láser SM Fiber para sonar

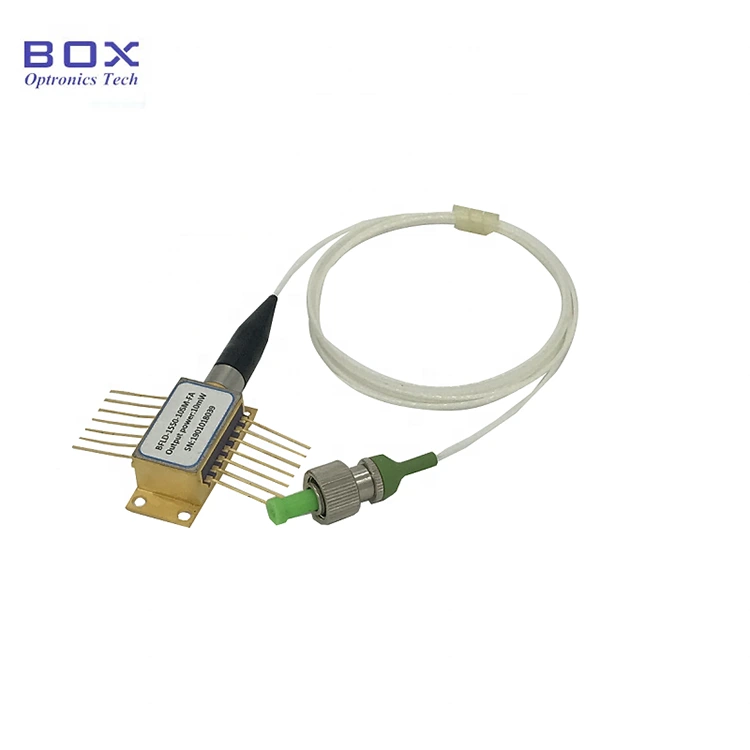

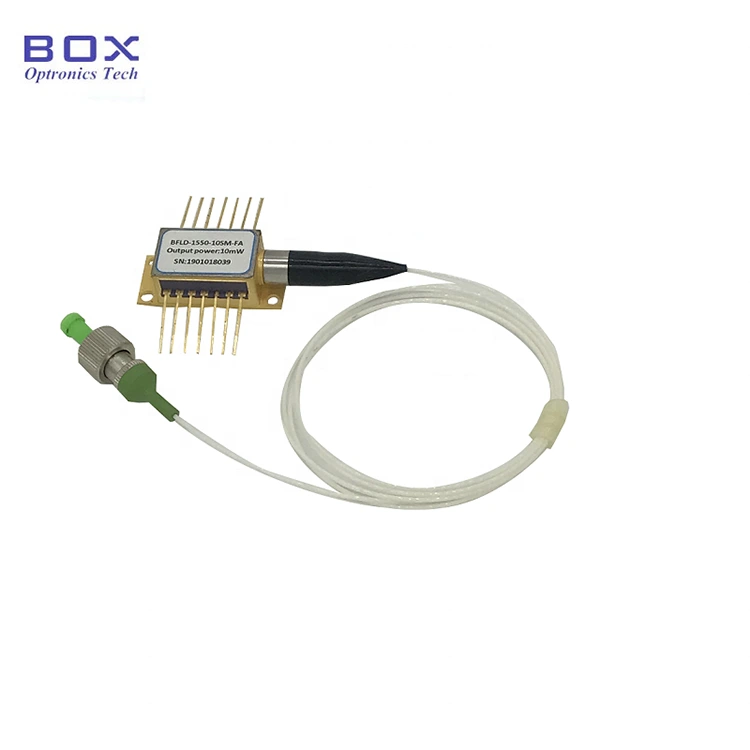

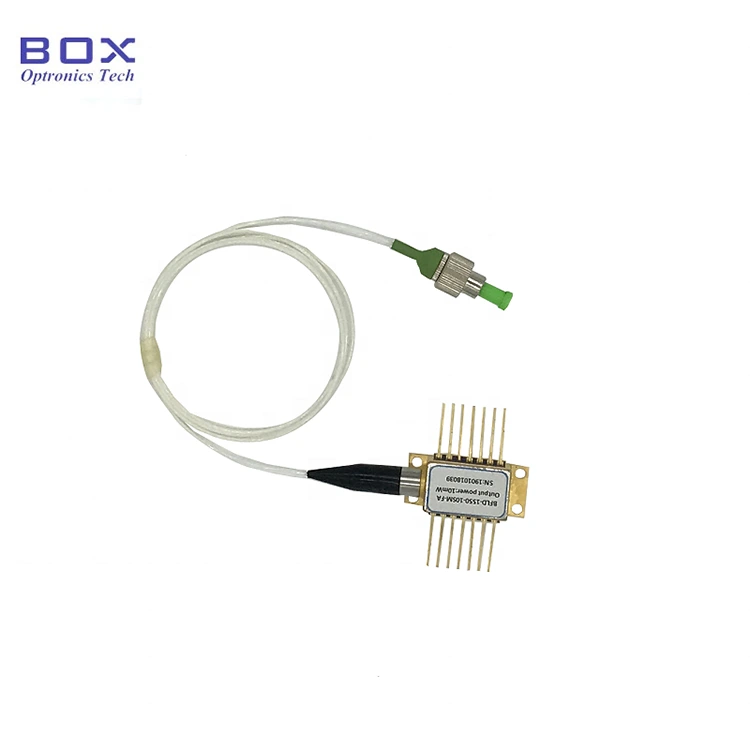

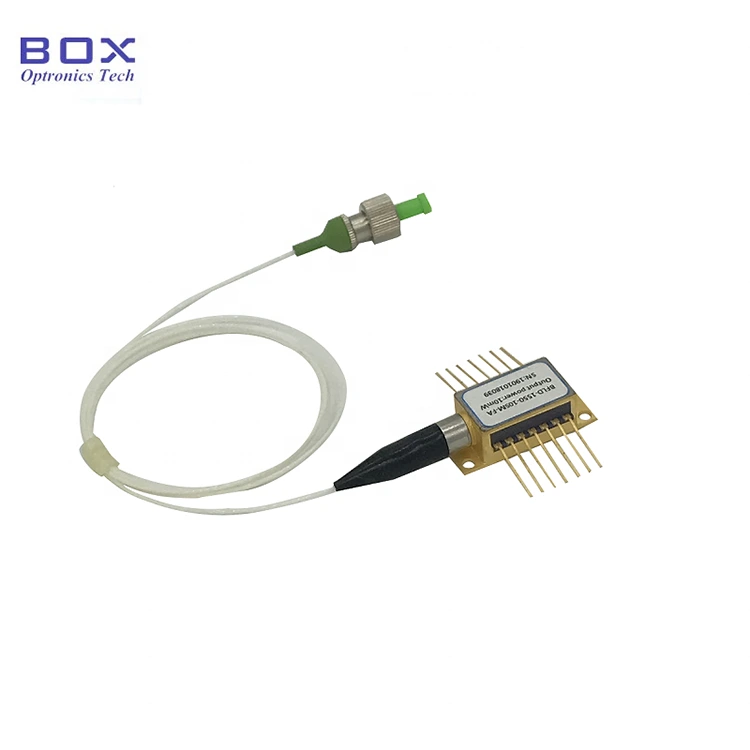

La serie DFB BFLD-1030-50SM-FA 1030 NM 50 MW, el módulo de diodo láser de fibra SM para sondeo utiliza una estructura plana con un chip para el tránsito. El chip de alta potencia está sellado herméticamente en un cuerpo de 14 pines del tipo "mariposa" sin resina epoxi y flujo y está equipado con un termistor, un refrigerador termoeléctrico y un diodo de control. Este módulo cumple con el núcleo de Telcordia GR-468 descrito en el requisito.

2. Características 1310 nm 10 dBm SOA Semiconductor Amplificador óptico SM Mariposa

Láseres multifluvantum (MQW) con retroalimentación distribuida (DFB);

Modo de operación continuo o impulso;
El rango de temperatura de funcionamiento es de -40 ℃ a +50 ℃;
El coeficiente de longitud de onda de onda/temperatura 0.01 nm/℃;
Construido en el fotodiodo del monitor, el enfriador termoeléctrico y el termistor;
Pightile de fibra de modificación única (Corning HI1060, NA = 0.14, MFD = 6.2 μm a 1060 nm);
Conector FC/APC adicional.

3. Exclamación 1030 nm 50 MW DFB Módulo de diodo láser SM Fiber para sonar

Espectroscopia;
Telecomunicaciones;
Iluminación;
Zonificación.

4. Características ópticas y eléctricas 1030 nm 50 MW DFB Módulo de diodo láser SM Fibra para sonar

parámetro	símbolo	minutos	típico	valor máximo	Unidad de trabajo
potencia de salida de una coleta	PF	-	50		MW
El rango de longitudes de onda disponibles	DE ACUERDO	1028		1032	Nuevo Méjico
Ancho espectral (FWHM)				3	MGC
Coeficiente de supresión de moda de velocidad de OPF	SMSR	40	45		Db
Desplazamiento de longitud de onda con corriente			3	5	Punto/mamá
Acción de la longitud de onda con temperatura			0.08	0.1	Nm/℃
corriente de trabajo	PIO.		200	300	Si.
corriente umbral	Mucho		30	50	Si.
Tensión directa	VF		2	2.3	V.
Coeficiente de polarización de extinancia	En cada caso	15	20		Db
Enfriador termo -electrical	Botas			3	A)
El voltaje del enfriador termoeléctrico	Vtek			4	V.
El rango de temperaturas de funcionamiento del chip	La parte superior	15	25	40	℃
El rango de temperaturas de funcionamiento del caso	TC	10	25	50	℃
Temperatura de almacenamiento	TS	5		80	℃



5. Especificación de fibra óptica103030mvtdfblaser módulo de diodo módulo cm fibra para un sensor

Parámetros	descripción
Tipo de fibra	Hi1060ilipmvolokno
Tipo de cola marrón	Fibra desnuda
La longitud de la cola	1.5 ± 0.1m
El tipo de conector	sin

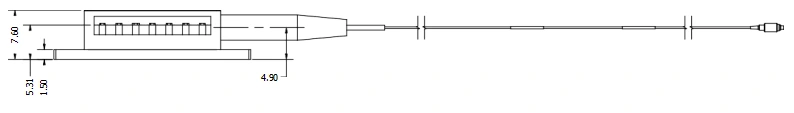

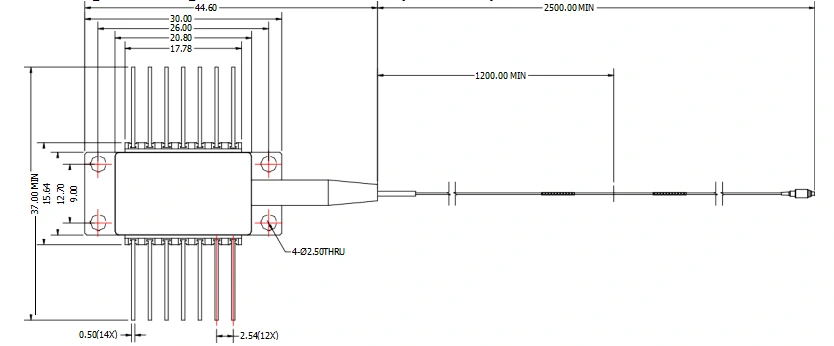

6. El vidrio de empaque y la definición de la exportación (Unidad: MM) 1030nm50mvtdfblaser Módulo de diodo CM

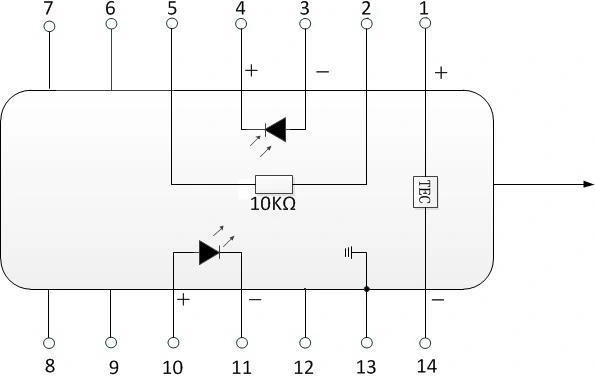

alfiler	descripción	alfiler	descripción
1	Técnico (+)	14	Solo (-)
2	Termidor	13	La tierra del cuerpo
3	Pdand	12	CAROLINA DEL NORTE
4	catodpd	11	Catodld
5	termistor, termistor	10	Anodld
6	CAROLINA DEL NORTE	9	CAROLINA DEL NORTE
7	CAROLINA DEL NORTE	8	CAROLINA DEL NORTE

7. Entrega, entrega y mantenimiento

Todos los productos fueron revisados ​​antes de enviar;

Todos los productos tienen una garantía de 1 años. (Después del período de garantía de calidad, comienza la recolección de tarifas de mantenimiento apropiadas).

Valoramos su negocio y ofrecemos una política de devolución instantánea de 7 días. (después de 7 días después de recibir bienes);

Si los productos que compra en nuestra tienda no tienen una calidad perfecta, es decir, no funcionan electrónicamente de acuerdo con las especificaciones del fabricante, simplemente devuélvanos a nosotros para reemplazar o devolver el dinero;

Si los bienes son defectuosos, notifíquenos dentro de los 3 días posteriores al momento de la entrega;

Cualquier elemento debe devolverse en el estado original para tener el derecho de devolver o reemplazar;

El comprador es responsable de todos los costos de entrega incurridos.





8. Preguntas frecuentes a menudo frecuentes

P: ¿Cuáles son las aplicaciones y la precisión de la longitud de onda?

R: La óptica en caja puede proporcionar la longitud de onda del cwdmidwdme.



P: ¿Qué conector óptico necesita?

R: El cuadro de óptica puede configurar el conector óptico de acuerdo con los requisitos de forma gratuita.
