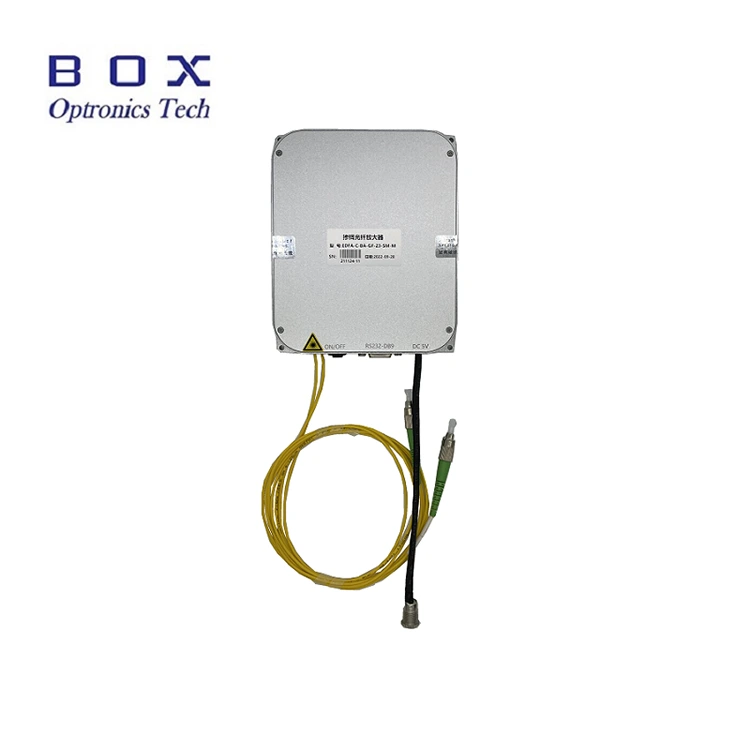

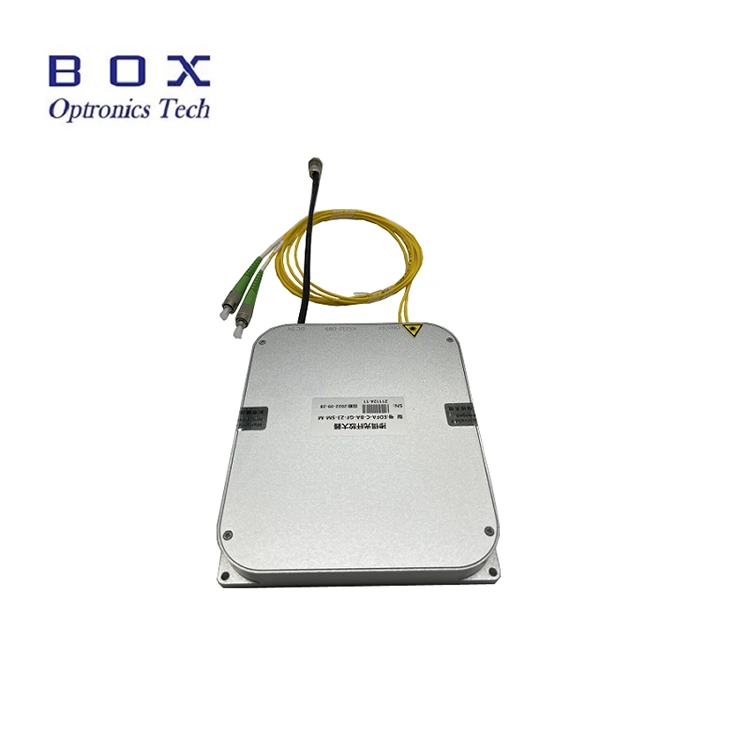

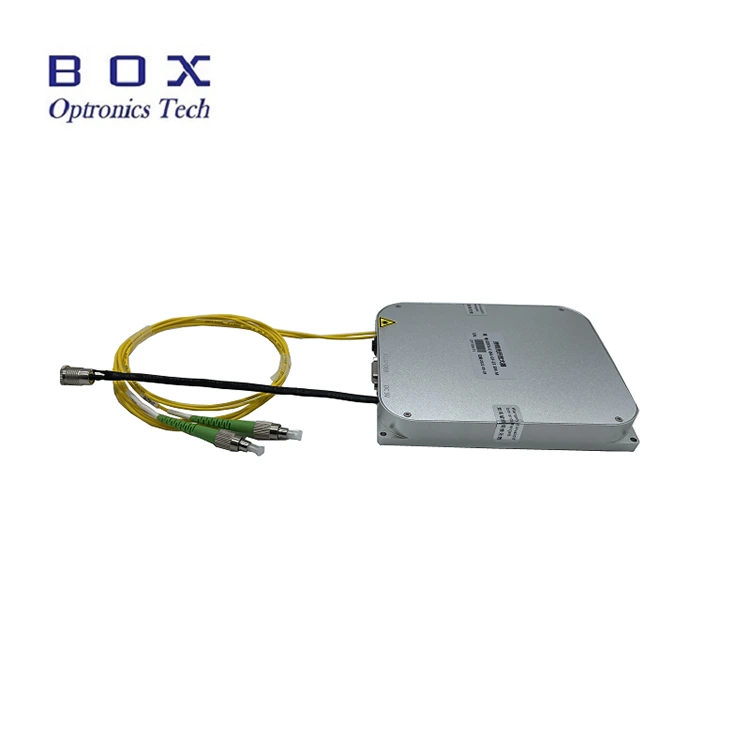

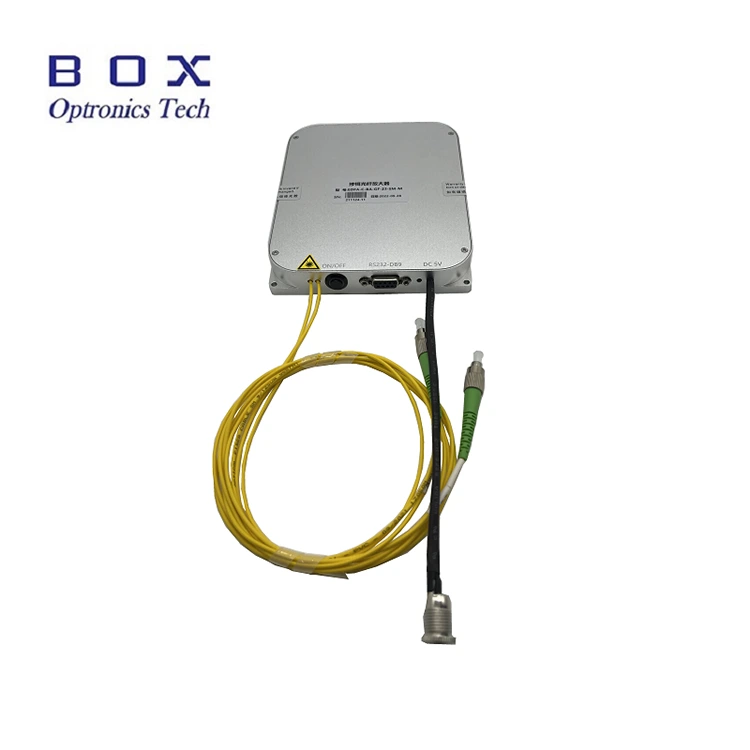

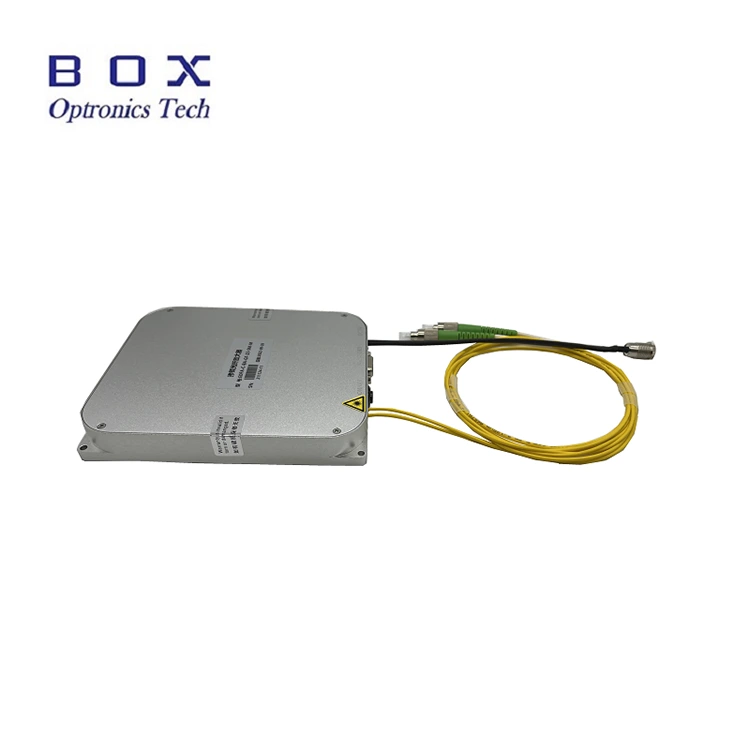

Amplificador preliminar de una señal débil en una fibra con una EDFA de banda C erbina

Amplificador preliminar de una señal débil en una fibra con una EDFA de banda C erbina

1. Introducción al amplificador preliminar de una señal débil en una fibra con una EDFA de banda C erbina

El amplificador preliminar de la señal débil en la fibra con la banda C EDFA se usa especialmente para mejorar la señal óptica débil en el rango de -45 dBm a -25 dBm. Un aumento típico en una señal débil alcanza 35 ~ 45 dB, y el coeficiente de ruido es bajo. Por lo general, se usa para aumentar la sensibilidad frente a un receptor óptico.

2. Características de amplificadores preliminares de una señal débil en una fibra con un EDFA de banda C erbina

Amplia gama de longitudes de onda;
Alto factor de refuerzo;
Bajo nivel de ruido.

3. Exclamación del amplificador preliminar de una señal débil basada en Erbia en el rango C EDFA

Comunicación óptica de fibra;
Sensor de fibra de fibra;
Láser de fibra de fibra.

4. Características optoeléctricas del amplificador preliminar de una señal débil basada en Erbia en el rango C EDFA

Parámetros	Unidad de trabajo	significados		Notas
Número de parte	-	EDFA-P-35	EDFA-P-45
Longitud de onda de trabajo	Nuevo Méjico	1530 ~ 1565		rango con
Potencia de entrada	Dbm	-35 ~ -25	-45 ~ -25
Factor de refuerzo de señal pequeña	Db	35 @-35dbm entrada	45 @-45dbm entrada	25 @-25dbm entrada
El número de ruido	Db	4.5		@ -35dbm entrada
Agrega el avión	Db	3
Dependiendo del refuerzo de polarización	Db	<0.3
dispersión de la moda de polarización	PD	0.5
Entrada/salida de aislamiento	Db	> 35
Tipo de fibra	-	SMF-28E
El conector	-	FK / APK
El modo de operación	-	Control de corriente automática (ACC)
Dimensiones	Mm	260 (W) × 280 (d) × 120 (h)		mesa sobre la mesa
		125 (W) × 150 (d) × 20 (h)		módulo
fuente de alimentación	V.	AC 110 ~ 240V, <30W@ 25 ℃		mesa sobre la mesa
		5.c, <15w		módulo
Modo de gestión	-	RS232 después de la comunicación		módulo
Interfaz de comunicación	-	Db9zhensky		módulo
temperatura de funcionamiento	℃	-5 ~ +35
El rango de humedad de trabajo	%	0 ~ 70

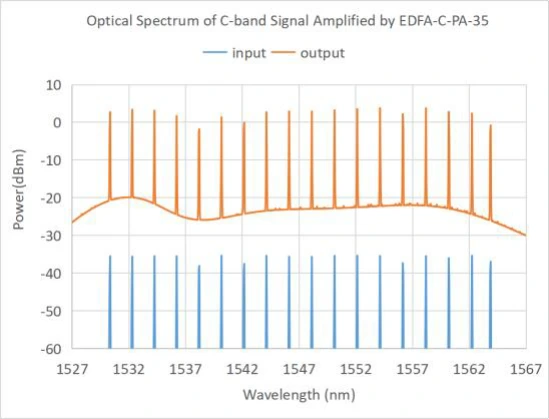

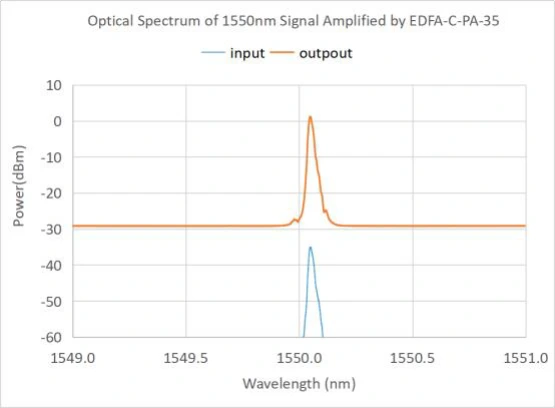

5. Una curva característica típica:





6. Entrega, entrega y mantenimiento

Todos los productos fueron revisados ​​antes de enviar;

Todos los productos tienen una garantía de 1 años. (Después del período de garantía de calidad, comienza la recolección de tarifas de mantenimiento apropiadas).

Valoramos su negocio y ofrecemos una política de devolución instantánea de 7 días. (7 días después de recibir bienes);

Si los productos que compra en nuestra tienda no tienen una calidad perfecta, es decir, no funcionan electrónicamente de acuerdo con las especificaciones del fabricante, simplemente devuélvanos a nosotros para reemplazar o devolver el dinero;

Si los bienes son defectuosos, notifíquenos dentro de los 3 días posteriores al momento de la entrega;

Cualquier elemento debe devolverse en el estado original para tener el derecho de devolver o reemplazar;

El comprador es responsable de todos los costos de entrega incurridos.





7. Preguntas frecuentes a menudo frecuentes

P: ¿Cuáles son las aplicaciones y la precisión de la longitud de onda?

R: La óptica en caja puede proporcionar la longitud de onda del cwdmidwdme.



P: ¿Qué conector óptico necesita?

R: El cuadro de óptica puede configurar el conector óptico de acuerdo con los requisitos de forma gratuita.
