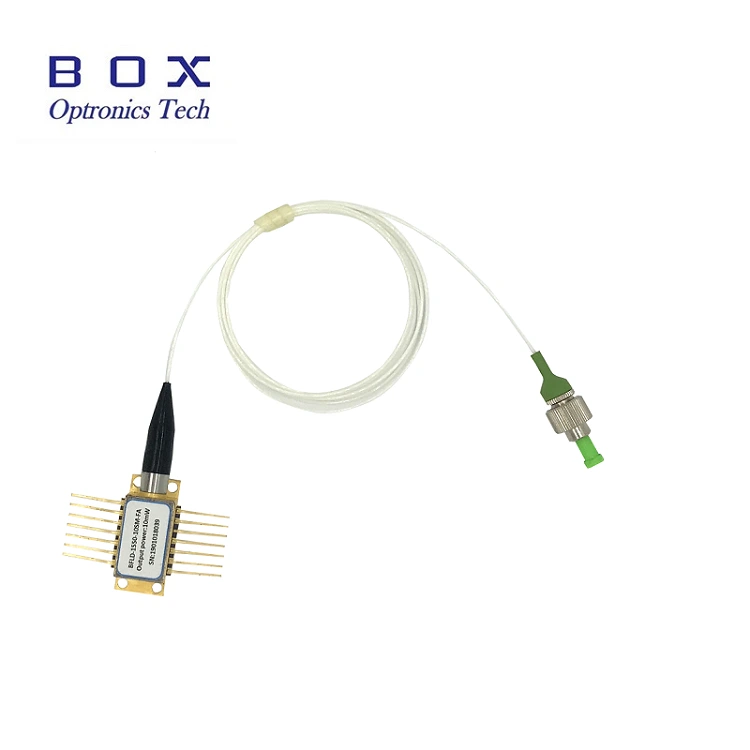

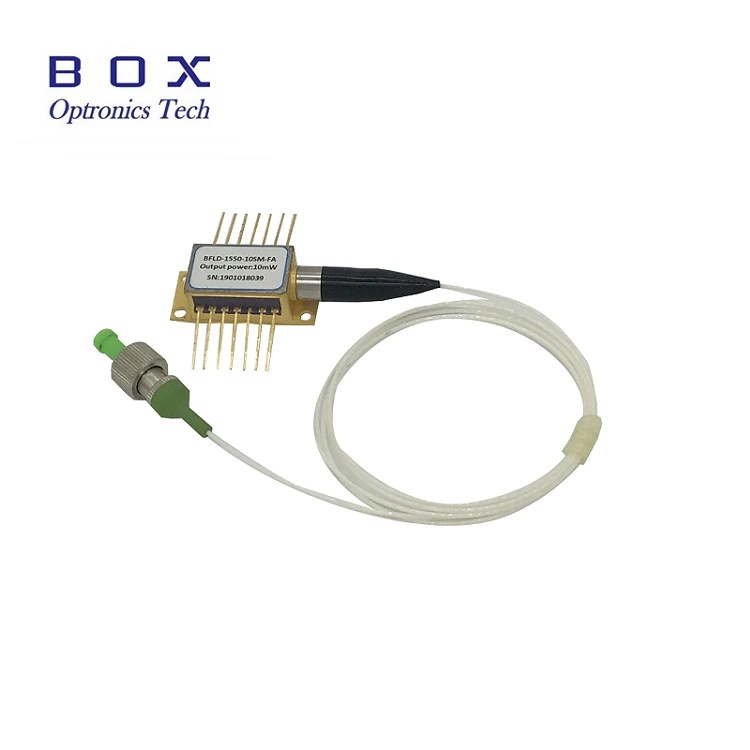

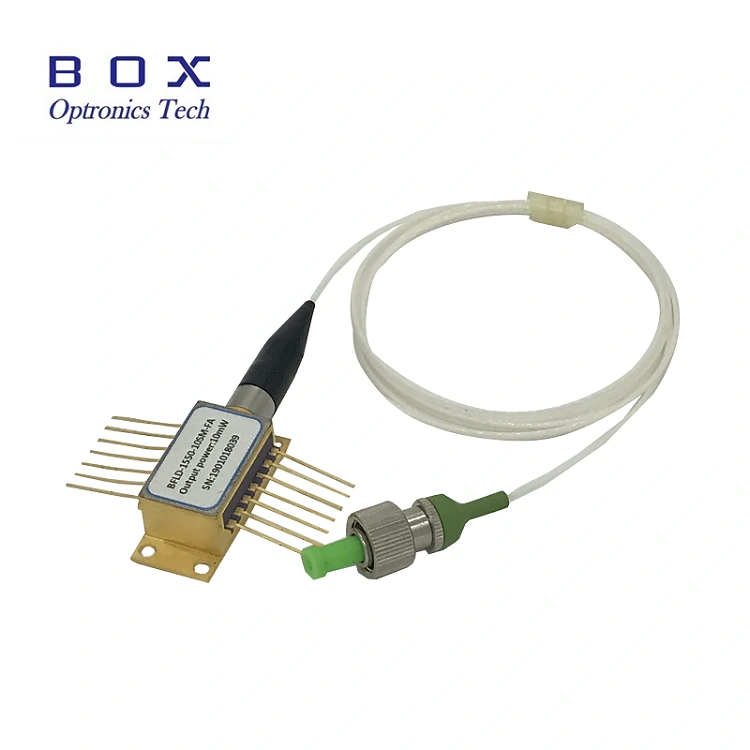

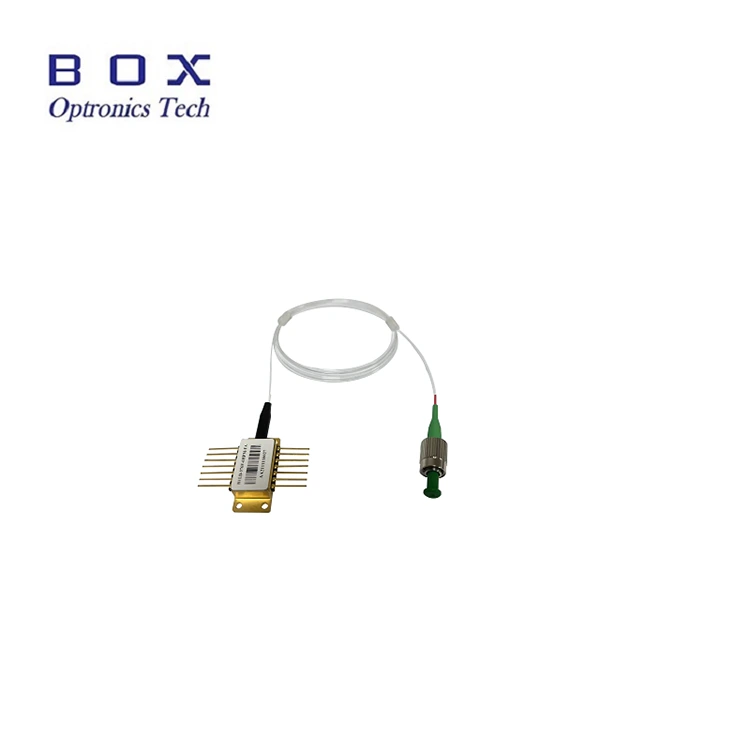

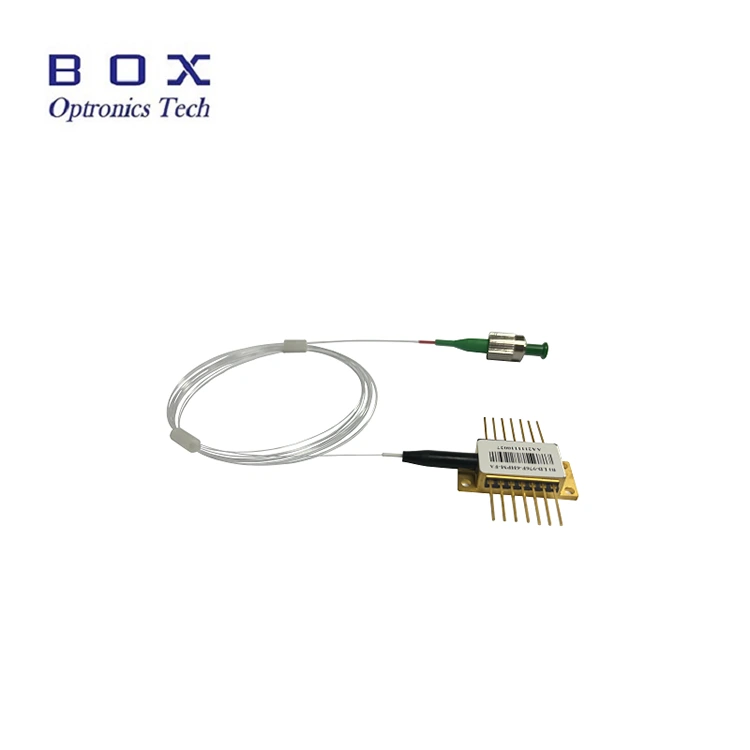

974 nm láser de bombeo diodo FBG estabilizado de 14 pines LD con TEC

FBG de diodo láser de 974 nm estabilizó la mariposa LD de 14 pines con TEC para "bloquear" la longitud de la onda de radiación. Proporciona un espectro de banda estrecha sin ruido, incluso con cambios en la temperatura, la corriente de excitación y la retroalimentación óptica. La elección de la longitud de onda está disponible para aplicaciones que requieren el mayor control de rendimiento con las capacidades más altas disponibles. Este diodo de bombeo láser de 974 nm corresponde al núcleo Telcordia GR-468 descrito en la solicitud.

Enviar Consulta

Descripción del Producto

974 nm láser de bombeo diodo FBG estabilizado de 14 pines LD con TEC

1. INTRODUCCIÓN 974 nm láser de bombeo diodo FBG estabilizado de 14 pines LD con TEC

El diodo de bombeo láser de 974 nm utiliza una estructura plana con un chip para el subcallado. El chip de alta potencia está sellado herméticamente en el cuerpo de 14 pines de la mariposa sin resina epoxi y flujo y está equipado con un termistor, un refrigerador termoeléctrico y un diodo de control.

El diodo de bombeo láser de 974 nm utiliza la estabilización de FBG para "bloquear" la longitud de la onda de radiación. Proporciona un espectro de banda estrecha sin ruido, incluso con cambios en la temperatura, la corriente de excitación y la retroalimentación óptica. La elección de la longitud de onda está disponible para aplicaciones que requieren el mayor control de rendimiento con las capacidades más altas disponibles. Este diodo de bombeo láser de 974 nm corresponde al núcleo Telcordia GR-468 descrito en la solicitud.

2. Características de 974 nm FBG de diodo láser de bombeo de una mariposa LD de 14 pines estabilizada con TEC

Capacidad de trabajo sin doblar hasta 700 MW;
epoxi y sin una mariposa corporal de 14 pines de flujo con fibra SM/PM;
Estabilización de barras de fibra Bragg;
La elección de la longitud de onda está disponible;
Enfriador termoeléctrico integrado, termistor y diodo de control.

3. El uso de 974 nm de diodo láser de bombeo FBG estabilizado de 14 pines LD con TEC

Multiplexación densa a lo largo de la longitud de onda (DWDM) de amplificadores de fibra aleados con erbina (EDFA);
Arquitectura EDFA con una cantidad reducida de bombeo;
Carreteras de televisión por cable de gran rango (CATV) y distribución con una gran cantidad de nodos.

4.

parámetro	símbolo	Soy.	Tipo.	Max.	Unidad de trabajo	Notas
Corriente de ldpoge	Mucho		60	100	Si.	CW
potencia de salida	PF			700	MW	If (bol) <1000ма
LD -RECTURING Corriente	Si		1100	1200	Si.	PF = potencia nominal
Poder libre de flexión	Torcedura de prink	450			MW	> = 1.2 *Overlord nominal
Poder libre de flexión	Iking Kink	> = 1.2 * if (bol)			Nuevo Méjico	[1]
Voltaje de recto LD	VF			2.5	V.	PF = potencia nominal
La longitud de onda central	Plataforma	973	974	975	Nuevo Méjico	Pico, PF = nivel nominal
turno de la ola máxima del momento	λp/Tamb			0.02	Nm/℃	T: Temperatura FBG.
Ancho del espectro	Entre ellos			1	Nuevo Méjico	Rms @ -13 db
Estabilidad del espectro		-0.5		0.5	Nuevo Méjico	PF = potencia nominal, t = 60s
La reactividad del monitor	Im / pf		8	20	UA / MW	VPD = 5V, PF = potencia nominal
Monitoreo de la estabilidad de reacción				20%		@Todas la temperatura de funcionamiento
Monitoreo de corriente oscura	identificador			50	En	VPD = 5V
Corriente técnica	Botas			2	A)	Tcase = 75 ℃
Tensión de texto	Vtek			3.5	V.	Tcase = 75 ℃
Consumo de modulanergo TEC	Aceptación			5	W.	Tcase = 75 ℃
Estabilidad de potencia> 20 MW 10-20MW 3,5-10mvt				0.2 0.5 1	Db	de pico a pico, t = 60S, Muestreo de CC de hasta 50kHz, TC = 25 ℃
Error de seguimiento	Ellos	-0.5		0.5	Db	TC = -5 ~ 75, noviembre. [2]
La resistencia del termistor	RT	9.5	10	10.5	PC KOM	TSTG = 25 ℃
Termistorab constante	Bt.		3900		A.	TSTG = 25 ℃

Notas:

[1] La corriente de flexión se determina como una corriente, la desviación de la luz del ajuste lineal a la corriente (DL/DI) excede/-50%, pkink> = 1.2 * potencia nominal, ikink> = if (bol) * 1.2

[2] El error de seguimiento se determina a una temperatura de caso dada, este es un cambio en la potencia de fibra con una corriente de monitor constante con respecto al valor medido IF25 ℃.

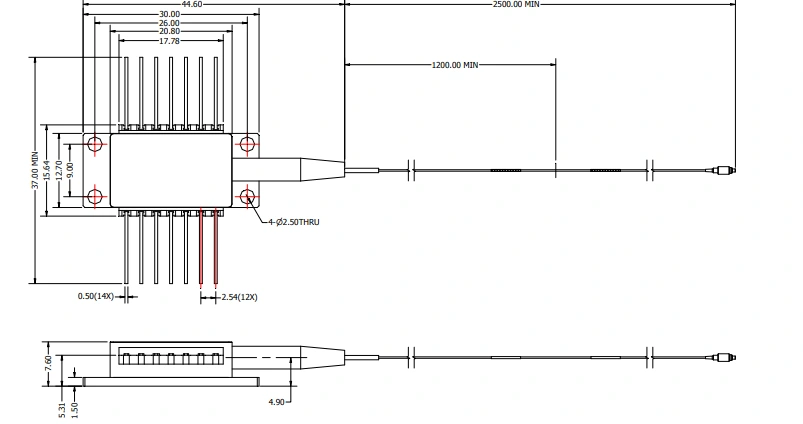

5. Determinación del dibujo del embalaje y la exportación (Unidad: MM)

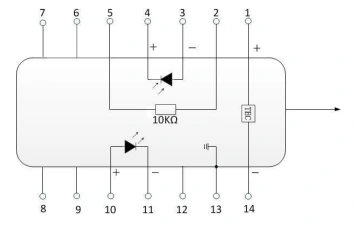

alfiler	descripción	alfiler	descripción
1	Técnico (+)	14	Solo (-)
2	termistor, termistor	13	La tierra del cuerpo
3	Pdand	12	CAROLINA DEL NORTE
4	catodpd	11	Catodld
5	termistor, termistor	10	Anodld
6	CAROLINA DEL NORTE	9	CAROLINA DEL NORTE
7	CAROLINA DEL NORTE	8	CAROLINA DEL NORTE

6. Entrega, entrega y mantenimiento

Todos los productos fueron revisados antes de enviar;

Todos los productos tienen una garantía de 1 años. (Después del período de garantía de calidad, comienza la recolección de tarifas de mantenimiento apropiadas).

Valoramos su negocio y ofrecemos una política de devolución instantánea de 7 días. (después de 7 días después de recibir bienes);

Si los productos que compra en nuestra tienda no tienen una calidad perfecta, es decir, no funcionan electrónicamente de acuerdo con las especificaciones del fabricante, simplemente devuélvanos a nosotros para reemplazar o devolver el dinero;

Si los bienes son defectuosos, notifíquenos dentro de los 3 días posteriores al momento de la entrega;

Cualquier elemento debe devolverse en el estado original para tener el derecho de devolver o reemplazar;

El comprador es responsable de todos los costos de entrega incurridos.

7. Preguntas frecuentes a menudo frecuentes

P: ¿Cuáles son las aplicaciones y la precisión de la longitud de onda?

R: La óptica en caja puede proporcionar una longitud de onda de 974 nm y 976 nm para la selección.

P: ¿Qué conector óptico necesita?

R: El cuadro de óptica puede configurar el conector óptico de acuerdo con los requisitos de forma gratuita.
